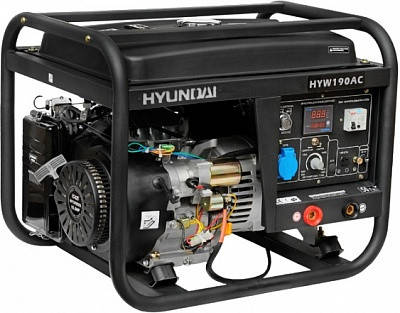

Зварювальний генератор Hyundai HYW 190AC

ДВИГУН

• 4-х тактний бензиновий двигун Hyundai IC 390
• потужність 15 к. с.
• моторесурс від 1.5 тис. мотогодин
• верхнє розташування клапанів OHV
• об'єм двигуна 420 куб/см
• до 22 годин безперервної роботи
• повітряна система охолодження
• термозахист від перевантаження
• запас потужності 35 %
• коефіцієнт потужності: 1
• рівень шуму на відстані 7 м. 68 дБ
• заміна свічки запалювання кожні 100 мотогодин
• заміна повітряного фільтра кожні 50 мотогодин

РЕЖИМ ГЕНЕРАТОРА

• номінальна потужність 2,5 кВт
• максимальна потужність 2,8 кВт
• напруга 220 В (1 фазний)
• частота 50 Гц

РЕЖИМ ЗВАРЮВАННЯ

• мінімальний зварювальний струм 50А
• максимальний зварювальний струм 190А
• максимальний діаметр електрода 4 мм
• плавне регулювання зварювального струму

ПАНЕЛЬ УПРАВЛІННЯ

• 1 розетка 220 В (16А) – змінний струм
• вихід 12 В (8.3 А) – постійний струм
• аварійний вимикач
• замок запалювання
• заземлення
• LED-дисплей (4 режими)
• регулятор зварювального струму

БЕНЗОБАК

• ємність паливного бака 25 л.
• зварний із сталі
• заправка неэтелированным бензином А-92
• індикатор рівня палива

ЗАПУСК СТАНЦІЇ

• ручний стартер
• електростарт (два ключа запалювання в комплекті)
• акумулятор 12 Вольт в комплекті

АЛЬТЕРНАТОР

• зварювальний альтернатор Hyundai
• щітковий однофазний
• мідна обмотка

МАСЛЯНИЙ КАРТЕР

• об'єм масляного картера 1,1 л.
• захист від низького рівня масла - поплавкова
• рекомендований тип масла SAE 10W30
• заміна масла кожні 50 мотогодин

ЗАХИСНА РАМА

• протиударний сталевий
• товщина рами 28 мм
• порошкове фарбування
• встановлені подушки антивібраційні

ГАБАРИТИ І ВАГА

• загальна маса 97 кг
• габарити упаковки
• габарити генератора Д/В/Ш 610х485х470 мм

Генератор (1 шт)
Керівництво користувача (1 шт)
Гарантійний талон (1 шт)
Упаковка (1 шт)

* - виробник залишає за собою право на зміну зовнішнього вигляду і комплектацію товару

БЕНЗИНОВИЙ МОТОР HYUNDAI IC

ЗВАРЮВАННЯ ЕЛЕКТРОДАМИ ДО 4 мм

РОЗЕТКА 220В (16А)

Чотиритактний двигун належить до серії Industrial Commercial. Характеризується збільшеним моторесурсом в 1,5 тис. мотогодин. Призначений для тривалих інтенсивних навантажень. Потужність складає 15 к. с. Економний і негучний, завдяки верхнеклапанной системі OHV. Рівень шуму знижено до 68 дБ. Полегшений запуск. Встановлено захист від перегріву шляхом повітряного охолодження. Є термозахист від перевантажень.

Зварювання виробляється на змінному струмі. Використовуються поштучні плавляться електроди. Максимально допустимий діаметр електрода – «четвірка». Електроди 4 мм призначені для професійних зварювальних робіт. Здатні варити пласти стали від 5 мм до 12 мм товщини. Використовуються при ремонті та монтажі габаритних конструкцій. Рекомендується починати зварювання з струму 110 Ампер. По мірі необхідності силу струму додають до вищого показника . Максимальний зварювальний струм 190 Ампер.

На панелі керування встановлена розетка 220 В/16 А. Вона призначена для підключення електроприладів. Припустимо харчування стандартних однофазних споживачів струму. Струм змінний. Максимальна потужність 2,8 кВт. Розетка має міцний пластиковий корпус. Захищена відкидною кришкою від попадання вологи або бруду. Клас захисту відповідає європейським сертифікатам. На панелі також присутня клема заземлення.

22 ГОДИНИ БЕЗПЕРЕБІЙНОЇ РОБОТИ

Споживання палива зведено до рекордного мінімуму. Становить 1,1 л бензину за годину роботи. Бензобак збільшений до 25 літрів. Його вистачає на 22 години роботи без перерви і дозаправки. Бак зварної. Виготовлений із сталі. Широка горловина для заливання пального. Вбудований поплавковий датчик рівня палива. Індикація виведена назовні. Це гарантує постійний контроль кількості бензину в баку.

Електронна функція AVR забезпечує стабільну напругу 220 В на виході. Автоматичний регулятор напруги утримує стандартний показник в нормі. Не допускає стрибків і відхилень. Допустима похибка – до 5%. Стабільні характеристики гарантують високу якість струму. Він підходить для живлення електронних приладів, чуйно реагують на перепади напруги. Система стабілізації напруги зводить ризик виникнення короткого замикання майже до нуля.

Регулювання зварювального струму виробляється кнопкою на панелі. Технологія – плавне перемикання струму. Для виконання задіяні магнітні підсилювачі. Плавне регулювання має ряд переваг. Дозволяє вибрати оптимальний режим зварювання. Гарантує хороший результат роботи навіть при зміні параметрів зварювального ланцюга. Вибору потрібного струму можливий в широкому діапазоні. Мінімальний зварювальний струм 50 А, максимальний - 190А.

Металева рама генератора посилена в місцях кріплень. На її нижній частині , під двигуном, встановлені спеціальні кронштейни. Це демпфери для гасіння вібрації. Вони прогумовані. Гума щільна, міцна. Дана система найкраще усуває коливання, що виникають при роботі. Вібрація потужного бензинового двигуна зведена до мінімуму. Застосована антивібраційна система – найбільш ефективна для генераторів.

Щітковий зварювальний альтернатор розрахований на тривалі роботи. Обмотка ротора і статора виготовлена з стовідсотковою міді. Мідь – метал, який найкраще проводить частинки струму. Виходячи з цього, його якість на виході підвищується. Напруга стабілізується. Підвищена тепловіддача, що виключає перегрів. Коротке замикання практично неможливо. Синхронний (щітковий) тип альтернатора з мідною обмоткою дає гарантію стабільної роботи.

В масляному картері встановлений поплавковий датчик. Він призначений для контролю рівня масла. При нестачі масла спрацьовує електронна система захисту. Спочатку йде червоний сигнал світловою індикацією. Потім відбувається аварійна зупинка. Захист від критичного рівня оберігає двигун від роботи «всуху». Це виключає його передчасне зношування. Продовжує моторесурс.

Генератор оснащений двома видами запуску – ручним і електростартером. Запуск шляхом электростарта – на порядок вище. Він гарантує швидкий і безпроблемний запуск при будь-якій температурі повітря. Включення генератора важкого здійснюється простим поворотом ключа. Замок запалювання розміщено на панелі. Запасний ключ у комплекті. Електронна система стартера живиться від акумуляторної батареї-12 Вольт. Щоб генератор завжди був готовий до запуску, вчасно підзаряджайте акумулятор.

На панелі управління вбудований четырехрежимный LED-дисплей. Його функція – дати можливість контролю запущених робочих процесів. На невеликому, але яскравому екрані можна побачити основні характеристики роботи зварювальної електростанції. . До них відноситься напруга в Вольтах, струм в Амперах, частота в Герцах. Зручно, що користувач бачить ще й четвертий показник – відпрацьовані мотогодин двигуна. Вбудований лічильник мотогодин підсумовує загальний час і нагадує про необхідність техобслуговування.

Вихід постійного струму 12 В /8,3 А виведений на передню панель. Найпоширеніше її застосування – підзарядка автомобільних акумуляторів. На виході 12В також присутня електронна стабілізація. Відхилення напруги залежать від навантаження. Вони ще менш помітні, ніж на виході 220В. Від виходу постійного струму також можна включати освітлювальні прилади . Наприклад , світлодіодні лампочки. Або інші споживачі струму, яким достатньо 12 В для роботи.
